◆クローバー社 (キャラクター表示:数字・アルファベット・カタカナなどを表示するのに適しております)
http://www.cloverdisplay.com/

文字構成 シリーズ品名 外形寸法 mm 表示エリア キャラクターサイズ interface
8×2 CV4082A 58.00×32.00 35.50×14.50 2.94×5.54 4-bit / 8-bit
10×1 CV4101A 80.00×36.00 64.50×15.40 4.92×9.68 4-bit / 8-bit
16×1 CV4161H 80.00×36.00 64.00×13.80 3.20×5.95 4-bit / 8-bit
16×1 CV4161B 122.00×33.00 99.00×13.00 4.84×9.66 4-bit / 8-bit
16×1 CG9161A 102.40×24.40 99.00×14.00 4.84×8.06 4-bit / 8-bit
16×2 CV9162E 48.20×21.00 43.90×10.00 2.24×3.55 4-bit
16×2 CG9162J 64.50×26.00 61.00×15.80 2.95×5.15 4-bit
16×2 CV4162D 80.00×36.00 61.00×15.80 2.95×5.55 4-bit / 8-bit
16×2 CV4162F 80.00×36.00 61.00×15.80 2.95×5.55 4-bit / 8-bit
16×2 CV4162H 84.00×44.00 61.00×15.80 2.95×5.55 4-bit / 8-bit
16×2 CV4162C 85.00×30.00 62.00×16.00 2.80×4.91 4-bit / 8-bit
16×2 CV4162B 80.00×36.00 64.00×13.80 2.95×4.35 4-bit / 8-bit
16×2 CG9162G 83.00×27.40 79.00×16.10 4.20×6.75 4-bit / 8-bit
16×2 CG9162F 102.60×36.00 99.00×24.00 4.84×9.66 4-bit / 8-bit
16×2 CV4162E 122.00×44.00 99.00×24.00 4.84×9.66 4-bit / 8-bit
16×4 CV4164B 87.00×60.00 62.00×25.00 2.95×4.83 4-bit / 8-bit
20×2 CV4202A 116.00×37.00 83.00×18.60 3.20×5.55 4-bit / 8-bit
20×2 CV4202C 116.00×37.00 83.00×18.60 3.20×5.55 4-bit / 8-bit
20×2 CV4202B 146.00×43.00 123.00×23.00 4.84×9.22 4-bit / 8-bit
20×4 CG9204A 80.00×35.80 76.00×25.00 2.95×4.75 4-bit / 8-bit /
I2C Serial
20×4 CV4204B 98.00×60.00 76.00×25.00 2.95×4.75 4-bit / 8-bit
20×4 CV4204C 146.00×62.50 123.00×42.50 4.84×9.22 4-bit / 8-bit
24×2 CV4242A 118.00×36.00 93.50×15.80 3.20×5.15 4-bit / 8-bit
40×2 CV4402B 182.00×33.50 154.00×15.80 3.10×5.79 4-bit / 8-bit
40×2 CV4402C 182.00×34.50 154.00×16.50 3.10×5.79 4-bit / 8-bit
40×4 CV4404A 196.00×56.00 154.40×27.50 3.30×5.66 4-bit / 8-bit
40×4 CV4404D 280.00×88.00 244.00×68.00 5.20×14.51 4-bit / 8-bit
10Digits CV9003A 42.00×19.50 39.00×9.20 I2C
10Alpha CV9004A 42.00×19.50 39.00×9.20 I2C

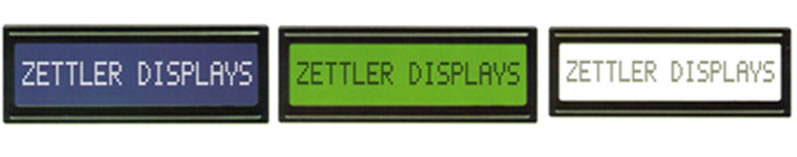

◆ゼトラ社 (キャラクター表示:数字・アルファベット・カタカナなどを表示するのに適しております)
http://www.zettlercn.com/lcd-modules_c1

文字構成 シリーズ品名 外形寸法 mm 表示エリア キャラクターサイズ interface
8×1 ACM0801B  54.00×37.00 32.10×16.00 2.90×7.60
8×2 ACM0802A  40.00×35.40 30.40×13.90 2.95×4.75
8×2 ACM0802C  58.00×32.00 38.00×16.00 2.96×5.56
8×2 AQM0802A 30.00×19.50 27.00×10.50 2.45×4.35
8×2 AQM0802F 39.40×23.50 35.00×14.50 3.228×5.545
10×1 ACM1001A  80.00×36.00 64.50×16.00 4.84×9.22
12×2 ACM1202B  59.00×32.00 46.00×14.50 2.65×5.50
16×1 ACM1601J  122.00×33.00 100.00×14.00 4.84×8.06
16×1 ACM1601H  122.00×33.00 100.00×14.00 4.84×9.22
16×1 ACM1601C  80.00×36.00 64.50×14.00 3.07×6.56
16×2 ACM1602S  122.00×44.00 99.00×24.00 5.20×9.55
16×2 ACM1602M  85.00×29.50 64.50×16.40 3.00×5.23
16×2 ACM1602K  80.00×36.00 64.50×16.40 3.00×5.23
16×2 ACM1602FA  53.00×20.00 36.00×10.00 1.85×3.15
16×2 ACM1602E  85.00×36.00 64.50×16.40 3.00×5.23
16×2 ACM1602B  84.00×44.00 64.50×16.40 3.00×5.23
16×4 ACM1604D 87.00×60.00 61.80×25.20 2.95×4.75
20×2 ACM2002R  180.00×40.00 149.00×23.0 0 6.00×9.66
20×2 ACM2002D  116.00×37.00 83.00×18.60 3.20×5.55
20×4 ACM2004G  98.00×60.00 76.00×25.20 2.95×4.75
20×4 ACM2004F  146.00×62.50 123.00×42.50 4.85×9.23
20×4 ACM2004D  98.00×60.00 76.00×25.20 2.95×4.75
40×4 ACM4004K  190.00×54.00 147.00×29.50 2.78×4.89
40×4 ACM4004H  190.00×54.00 147.00×29.50 2.78×4.90

◆標準品にご希望の仕様が無い時はカスタム対応致します。

お気軽にお問い合せ下さい。 TEL 03-3831-8498 営業時間:9:00~17:30 [ 土・日・祝日除く ]
